陜西加氣混凝土砌塊

一：加氣混凝土砌塊

1、加氣塊主要應用于框架結構樓體的墻體施工。加氣塊也可以與其他材料滲合而成形成復合型材料。

2、加氣塊如無(wú)有用辦法，不得用于下列部位：修建物標高±0.000以下；長(cháng)時(shí)間浸水、常常受干濕替換或常常受凍融循環(huán)的部位；受酸堿化學(xué)物質(zhì)腐蝕的部位以及成品表面溫度高于80℃的部位。

3、加氣塊外墻轉角及內、外墻交接處應咬砌，并在沿墻高1m擺布的灰縫內制造鋼筋或網(wǎng)片，每邊深化墻內1m，山墻沿墻高1m擺布的灰縫內另加通長(cháng)鋼筋。

4、加氣塊后砌的非承重墻、填充墻或隔墻與外承重墻相交處，應沿墻高900～1000mm處用鋼筋與外墻拉接，且每邊深化墻內的長(cháng)度不得小于700mm.、

5、加氣塊外墻墻面的杰出有些，如線(xiàn)腳、出檐、窗臺等，應做泛水和滴水，防止流入墻中的水經(jīng)屢次凍融循環(huán)后，損壞外墻面。

6、在加氣塊墻底、墻頂、門(mén)窗洞口處，應部分選用燒結一般磚或多孔磚砌筑，其高度不宜小于200mm.、

7、不一樣干密度和強度等級的加氣混凝土砌塊不該混砌，也不得與其它磚和砌塊混砌。

8、砌筑砂漿應選用粘結功能杰出的專(zhuān)用砂漿；加氣塊的抹面也應選用專(zhuān)用的抹面資料或聚丙烯纖維抹面抗裂砂漿。

二：加氣混凝土砌塊優(yōu)點(diǎn)

1、重量輕

加氣混凝土砌塊一般重量為500-700千克/立方米，只相當于粘土磚和灰砂磚的1/4-1/3，普通混凝土的1/5，是混凝土中較輕的一種，適用于高層建筑的填充墻和底層建筑的承重墻。試用這種材料，可以使整個(gè)建筑的自重比普通磚混結構建筑的自重減低40%以上。

2、保溫隔熱性能好

加氣混凝土砌塊的導熱系數僅為粘土磚的1/5，為普通混凝土的1/6。這樣就大大減薄了墻體的厚度，相應的便擴大了建筑物的有效使用面積，節約了建筑材料厚度，提高了施工效率，降低了工程造價(jià)，*了建筑物自重。

3、耐火，阻燃

加氣混凝土砌塊的導熱系數很小，這使得熱遷移慢，能有效抵制火災，并保護其結構不受火災影響，防火性能為國家一級防火標準。

4、可加工性

可根據模具的不同，制作各種規格的產(chǎn)品。加氣混凝土砌塊可釘、鉆、砍、鋸、刨等，可滿(mǎn)足不同現狀的要求，也可直接固定吊廚、空調、等相關(guān)家電，大大方便家裝。

5、吸聲，隔音

加氣混凝土砌塊內部微小的氣孔結構，可提高隔音性能。120mm的墻隔音量為46分貝，180mm的墻音量為53分貝，240厚的墻可以達到完全隔音，為你提供室內空間的私密性。

6、耐久性好

加氣混凝土砌塊是一種硅酸鹽，不存在老化問(wèn)題，也不易風(fēng)化，是一種耐久的建筑材料，其正常使用壽命完全可以和各類(lèi)*性建筑物的壽命相匹配。

7、抗震度強

加氣混凝土砌塊重量輕，發(fā)泡氣孔對沖擊力具有良好的吸收和分散的作用，具有伸縮性，在地震發(fā)生時(shí)，鋼筋混凝土結構會(huì )因此變形，如果是實(shí)心磚，鋼筋混凝土結構變形積壓時(shí)則無(wú)處伸縮，會(huì )爆裂，彈塌。使用加氣混凝土砌塊磚可以給鋼筋混凝土結構留下很好伸縮空間。

8、施工便捷，加工性能好

一塊加氣混凝土砌塊相當于18-22塊紅磚，并可連續砌筑，不受一次砌筑的高度限制，可大大提高施工速度，降低勞動(dòng)力成本。人工費用只有紅磚的1/4。

9、環(huán)保

制造、運輸、使用過(guò)程無(wú)污染，保護耕地，節能降耗，屬綠色環(huán)保建材。

三：加氣混凝土砌塊磚的物理特性

1.1 輕質(zhì)性

??加氣磚的容重一般為400kg/m3~700kg/m3, 重量相當于空心黏土磚的1/2、實(shí)心黏土磚的1/3、混凝土的1/4, 也低于一般輕集料混凝土的容重,。因而, 采用加氣磚作墻體材料可*墻體負何50-60%，總建筑自重*20-30%，降低鋼筋配比1-2級，減少鋼筋用量2-4kg/m2，綜合造價(jià)可降低6-8%的經(jīng)濟效益。

1.2 隔熱保溫性

??加氣磚內部含有大量氣泡和微孔且不想連通, 因而有良好的隔熱保溫性能。容重400kg/m3~700kg/m3的加氣混凝土導熱系數通常為0.09W/(m·K)~0.21W/(m·K) , 保溫能力是黏土磚的3~4倍、水泥空心磚的3倍、普通混凝土的4~8倍, 因此它能提高房屋居住的舒適度,炎熱的夏天或寒冷的冬天,可大大減少空調運行時(shí)間,節約電耗30-50%,是實(shí)現建筑節能的墻體材料。

1.3 抗壓性

??06級加氣磚抗壓強度為3.5MPa, 07級為5.0MPa。加氣磚整體強度大,每個(gè)磚塊一般相當于10塊黏土磚, 因此其砌體的強度利用率高, 強度利用系數為0.7~0.8,而黏土磚的強度利用系數只有0.2~0.3。

1.4耐火性

加氣磚導熱系數低, 熱遷移慢, 能有效抵抗火災, 并保護結構不受火災影響。其耐火溫度高達700℃, 為一級耐火材料, 屬無(wú)機不燃物,高溫下不會(huì )產(chǎn)生有害氣體, 能滿(mǎn)足國家一級防火要求，是國家消防*產(chǎn)品。

1.5 吸聲隔音性

??加氣磚具有球狀密閉多孔結構, 因而有一定的吸聲隔音性能, 吸聲系數為0.2~0.3, 吸聲性能優(yōu)于普通的混凝土, 適用于對吸聲有特殊要求的建筑墻體。加氣混凝土墻的隔聲量, 120mm厚為45dB, 180mm厚為53dB, 240mm厚為58dB，完全可以達到共墻分戶(hù)的隔音要求。

1.6 耐久性

??150mm×150mm×150mm的試塊在大氣中暴露一年后抗壓強度提高25%, 10年后強度仍然保持穩定, 大部分加氣混凝土在自然碳化后強度略有提高, 這說(shuō)明加氣混凝土具有良好的耐久性能。

1.7 抗滲水性

加氣磚具有密閉獨立球狀結構, 因而吸水導濕緩慢。經(jīng)試驗, 采用淋浴噴頭分別向240mm厚的黏土磚墻和加氣混凝土墻噴淋, 黏土磚墻12h后全部浸透, 而加氣混凝土墻噴淋72h后滲水深度80mm~100mm。因此,加氣磚適用于多雨地區的外墻，且完全符合國家輕質(zhì)墻材的要求。

1.8 環(huán)保性能

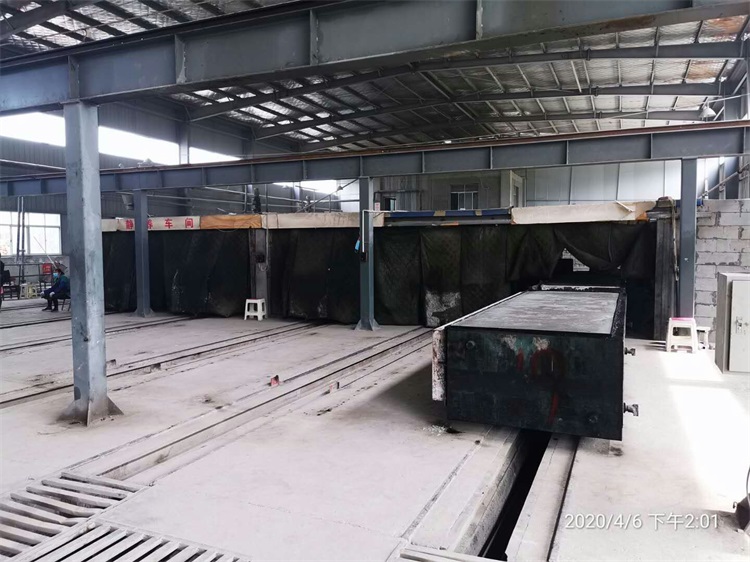

加氣混凝土砌塊原材料主要是由水泥、河砂、石灰和水為主要原料，經(jīng)科學(xué)配制，混合和高壓發(fā)泡而制成的一種環(huán)保新型墻材，放射性素符合GB6566標準要求，其使用范圍不受限制。

1.9. 抗震性能

由于發(fā)泡混凝土砌塊的輕質(zhì)，從而降低了建筑物自重，提高了抗震性能，同樣的建筑結構使用發(fā)泡混凝土砌塊比使用粘土磚能提高二個(gè)抗震級別。

1.0 易加工性?

加氣磚不僅可以在工廠(chǎng)內生產(chǎn)出多種規格,而且用戶(hù)使用時(shí)，可按設計和施工要求，可進(jìn)行任意加工切割（鋸、切、釘、粘均可），給你的水電安裝，家庭裝修帶來(lái)很大方便。

四：施工小指南

(1)砌筑前的準備工作

蒸壓加氣混凝土砌塊的吸水速度比實(shí)心磚要慢，因此在產(chǎn)品上墻的前*就要對其進(jìn)行澆水，在第二天上墻時(shí)再進(jìn)行澆水濕潤。盡量控制產(chǎn)品上墻時(shí)含水量在7%-8%左右。在夏季室外氣溫大于25度時(shí)，對于澆水已超過(guò)2小時(shí)的未砌筑的產(chǎn)品要重新澆水濕潤。當氣溫越過(guò)30度時(shí)，則在30分鐘后就應澆水再濕潤，以防止產(chǎn)品內水分過(guò)快蒸發(fā)，降低與砂漿的粘結力。

(2)蒸壓加氣混凝土砌塊的砌筑

砌筑時(shí)應嚴格按照《蒸壓加氣混凝土砌塊應用技術(shù)規程》施工墻體必須在允許的高厚比內施工，不能滿(mǎn)足高厚比時(shí)，必須設置構造柱，當墻高大于4米時(shí)，長(cháng)度大于5米時(shí)，應在墻體中部設置與砼柱相連接的通長(cháng)水平配筋。同時(shí)采用851砌筑工藝，底層、頂層每砌3匹灌一次砂漿，砂漿稠度控制在8-10mm左右，鋪灰長(cháng)度為產(chǎn)品長(cháng)度的1.5倍為宜，厚薄應當均勻;砌鋪時(shí)將砂漿擠壓密實(shí)，待砂漿稍凝固后用10mm鋼筋在灰縫中用力勾勒，使砂漿的飽滿(mǎn)度為100%，這樣不僅能提高產(chǎn)品與砂漿的粘結力，而且還會(huì )增加墻體的整體剛度及其抗剪能力。

(3)粉刷施工

在粉刷工程階段采用甩漿及摻外加劑等措施增加產(chǎn)品與粉飾層的粘結力和改善砂漿的抗滲性、和易性、保水性等各項指標。在粉刷前先對墻面進(jìn)行清理并填實(shí)所有孔洞，澆水濕潤。用摻有20%建筑膠水泥砂漿對墻面進(jìn)行甩漿處理12小時(shí)，澆水養護3天后，用摻入4%SGI型建筑粘結劑的混合砂漿粉刷。
